油田联合站监控系统控制方案

  联合站是油气集中处理联合作业站的简称。主要包括尤其集中处理（原油脱水、天然气净化、原油稳定、轻烃回收等）、油田注水、污水处理、供变电和辅助生产设施等部分。

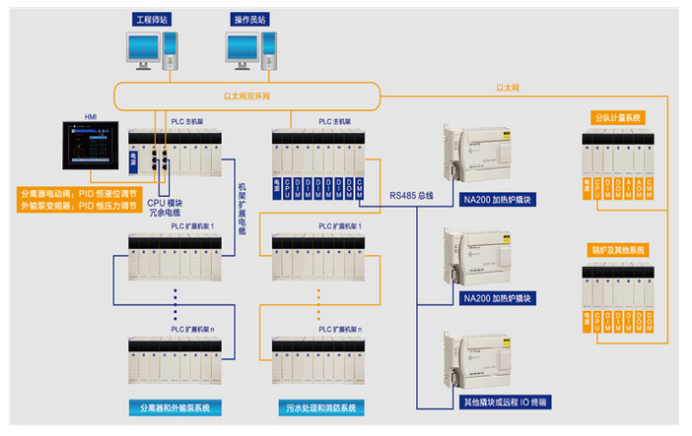

    ① NA400PLC可提供单CPU多种解决方案，CPU集成以太网接口。
    ② CMM401-0411串口服务器可提供4个RS485接口，支持标准MODBUS协议和用户自定义协议，可以与现场各种智能设备通信。

抽油机控制方案
NA-RTU
    NA-RTU系列远程控制终端NARTUCPU401-1101是南大傲拓科技提出的油田SCADA系统通过RTU实现对现场的实时监测、远程控制、远程调参，实现油田生产的统一调度和智能化管理。
    NA-RTU功能介绍
    ① 支持RTU报警数据主动上传SCADA系统功能（上行通讯协议:IEC60870-5-104或MODBUS TCP);
    ② 支持多种示功图数据采集方式；
    ③ 支持电功图测量及辅助分析：利用电机电气数据间接实时测量“示功图”辅助分析油井工况；
    ④ 具有日历时钟并支持网络通讯校时（日历时钟掉电保持3个月）；
    ⑤ 支持上行网络中断RTU监测数据的带时钟大容量数据缓存（10天）；
    ⑥ 支持笔记本电脑或手操器对RTU进行现场测控、配置、调试；
    ⑦ 内置温度测量模块，实时监测环境温度；
    ⑧ 具有PT100温度接口，实时监测环境温度。
NA-RTU技术指标
    处理器    32位微处理器，嵌入式操作系统
    存储器    标配大容量存储器，掉电数据存储
    电源      AC 85V-265V
    备用电源  DC 24V
    输入输出  5路模拟量输入  (AI) 输入信号4-20mA，具有过压过流保护
              14路数字量输入（DI）无源干节点，装置内部供电24V
              10路数字量输出（DO）续电器输出，容量为5A/250NAC,5A/30VDC
    通讯      3路RS485  Modbus RTU Master 协议
              1路RS232  Modbus RTU Slave 协议
              1路以太网RJ45  Modbus TCP或IEC60870-5-104协议
              1路2.4G ZigBee 通讯接口  SZ9-GRM V30 或Modbus RTU协议
    日历时钟  日历时钟掉电时间保存3个月
    工作温度  -40℃~-70℃
    存储温度  -55℃~+85℃
    相对湿度  5%~95%无凝露
    重量      0.48Kg
