首页>智慧工业>工控系统>角度/位移/转矩传感器 > LM171 ±50mm位移传感器 角度传感器 角度传感器 直线位移传感器
LMB-V系列直流位移传感器采用新的电路技术将传统的DC-LVDT产品的相敏解调电路改为比率计式的解码电路，提高了电路部分内在性能并采用了新的生产工艺生产出了高水平的产品。其主要特点如下：
1. 三种结构形式：LM61（铁芯分离式），LM71（铁芯导向式）,LM81(铁芯导向回弹式)它把振荡器，差动变压器，相敏调节器封装在不导磁，不锈钢材料制造的壳体内的位移传感器。因此，它结构牢固紧凑，使用方便。
2. 直接输出标准电压信号。
3. 输出特性曲线好，只有一个0点，并且在0点附近不存在死区。
4. 使用环境温度范围宽，且温漂系数小。
5. 输出信号噪声小，且能远距离传输。
6. 供电电压范围宽，且不需高精度稳压。
主要技术数据：
使 用 环 境：0℃～+70 ℃
相 对 湿 度：5﹪～100﹪
线 性 度 误 差：0.1﹪，0.2﹪，0.3﹪，0.5﹪，1﹪
重 复 性 误 差：≤0.04﹪
精 度 等 级：0.1级，0.2级，0.3级，0.5级，1.0级
供 电 电 压： 双电源DC ±9V～±18V
满量程输出电压：DC ±5V，±10V，0-5V，0-10V，
最大 输出 电流： 8 mA
零 点 温 漂：≤0.02﹪/℃
满 量 程 温 漂：≤0.005﹪/℃
纹 波 电 压：＜4mV
标 定 负 载：20 KΩ

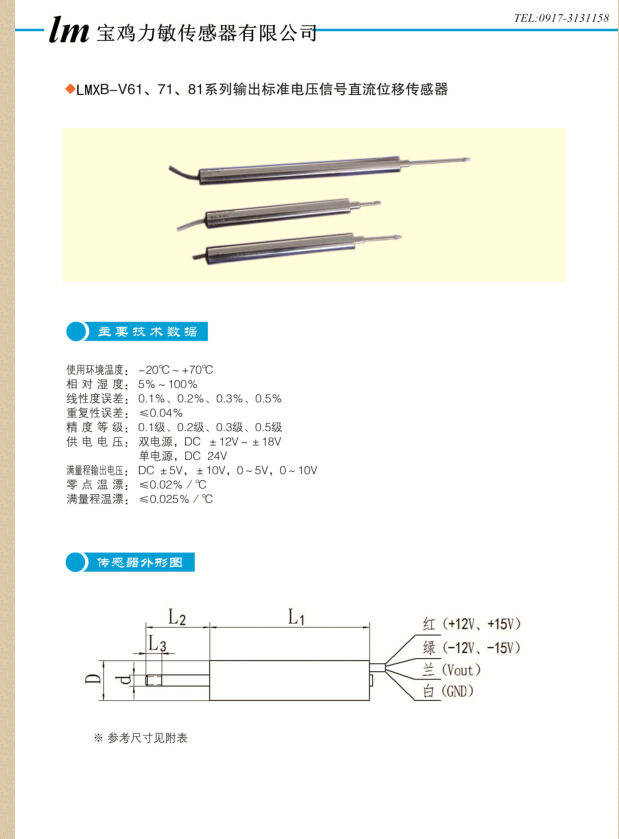

各种规格产品外形尺寸表：
|
型号 |
LMB---V61,71 |
LMB---V81 |
|||||||||||||||||
|
量程mm |
±2.5 |
±5 |
±10 |
±25 |
±50 |
±100 |
±150 |
±200 |
±250 |
±300 |
±400 |
±500 |
±2.5 |
±5 |
±10 |
±25 |
±50 |
±60 |
|
|
外
形
尺
寸 |
L1 mm |
103 |
118 |
148 |
214 |
281 |
446 |
536 |
668 |
764 |
860 |
1096 |
1386 |
103 |
118 |
173 |
249 |
326 |
360 |
|
L2 mm |
15 |
20 |
30 |
40 |
70 |
150 |
200 |
250 |
300 |
350 |
450 |
550 |
15 |
20 |
30 |
40 |
70 |
130 |
|
|
L3 mm |
15 |
15 |
15 |
15 |
15 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
15 |
15 |
15 |
|
|
|
20 |
20 |
20 |
20 |
20 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
M |
4 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
4 |
4 |
4 |
4 |
4 |
4 |
|
※ L2 ：为双向传感器输出在0位时的尺寸
其它性能均符合国家专业标准JB/T9258-1999相应条款。
