· 支持4G/3G/GPRS/WIFI/Cable WAN等接入
· 具有1个网口、1~5个串口和多个IO输入输出
· 支持TF卡和硬盘，支持北斗/GPS接入
· 内嵌工业控制协议(Modbus,Mbus等)，可以实现智能分析计算
· 支持物通博联协议管道云系统接入
· 支持穿透云，实现数据穿透和程序更新

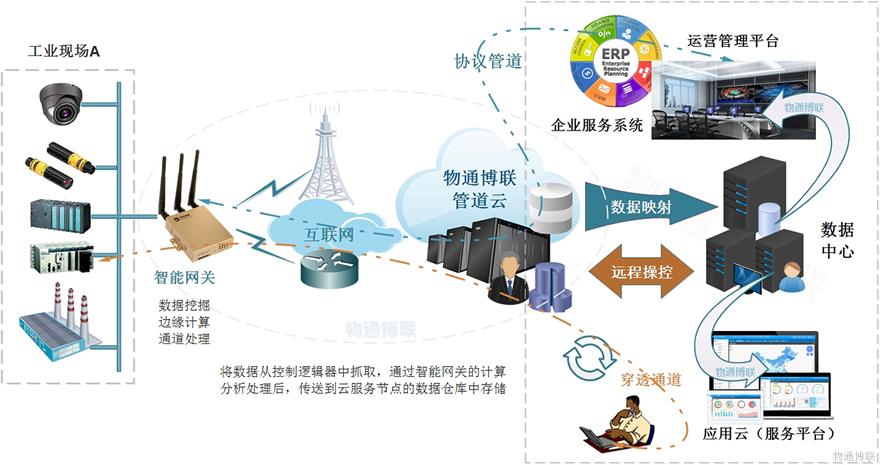

WG581系列产品，是一款单网口高配置，支持协议分析，穿透传输、设备智能管道、应用分发部署等技术于一体的内嵌网络操作系统的工业级智能网关。它适合作为大规模的分布式设备的接入节点，内嵌协议分析器可以通过协议分析把现场设备的数据先收集到网关节点计算分析，然后再通过物通博联的管道传输到后台数据库，方便客户的应用系统的接入；同时可以通过穿透管道实现对设备的全方位的远程操控及升级PLC程序。广泛应用于电梯、空压机、包装机械、印染机械、工程机械、纺织机械、供水设备、热力锅炉等工业领域。多种网络接入、易于部署和完善的管理及应用功能协助工业客户构建工业4.0服务系统。
支持协议一百多种，其中主流的PLC协议
|
施耐德PLC |
Modbus TCP |
| Modbus RTU | |
|
西门子PLC |
西门子PLC S7-200系列PPI |
| 西门子PLC S7-200系列工业以太网 | |
| 西门子PLC S7-300系列工业以太网 | |
|
三菱PLC |
三菱 FX1S系列RS232通讯 |
| 三菱 FX2N系列RS232通讯 | |
| 三菱 FX3U系列RS232通讯 | |
| 三菱PLC FX系列RS485通讯 | |
| 三菱Q系列RS485/RS422通讯 | |
| 三菱Q系列TCP通讯 | |
| 台达PLC | 台达DVP系列PLC |
|
欧姆龙PLC |
欧姆龙FINS CJ1系列 |
| 欧姆龙FINS CJ1系列 | |
Δ 丰富接口、易于部署：
一、软件规格
|
项目
|
WG581
|
|
|
网络
功能
|
网络接入
|
支持APN、VPDN
|
|
网络认证
|
支持CHAP/PAP认证
|
|
|
网络制式
|
GSM/GPRS/EDGEUMTS/HSPA+/CDMA2000-EVDO/TD-SCDMA/TDD-LTE/FDD LTE 具体频段信息请参考订购信息表
|
|
|
LAN协议
|
支持ARP
|
|
|
WAN协议
|
支持PPP
|
|
|
IP应用
|
支持Ping、Trace、DHCP Server 、DHCP Relay、 DHCP Client、DNS relay、DDNS 、Telnet
|
|
|
IP路由
|
支持静态路由
|
|
|
WLAN
可选
|
协议标准
|
支持IEEE 802.11b/g/n
|
|
工作模式
|
支持AP、Client、WDS等工作模式
|
|
|
速率
|
支持300Mbps
|
|
|
安全特性
|
支持开放系统、共享密钥、WPA/WPA2认证
|
|
|
支持WEP/TKIP/AES加密
|
||
|
传输距离
|
100m（实际传输距离视现场环境而定）
|
|
|
安全性
|
防护安全
|
支持全状态包检测（SPI）、防范拒绝服务（DoS）攻击、过滤多播/Ping探测包、源端口映射、目的端口映射、DMZ，访问控制功能（ACL）、IP-MAC绑定
|
|
数据安全
|
支持L2TP VPN/PPTP VPN/IPSec VPN/ OPEN VPN
|
|
|
管理安全
|
支持用户分级管理
|
|
|
可靠性
|
链路检测
|
支持发送心跳检测包检测，断线自动连接
|
|
看门狗
|
支持设备运行自检技术，设备运行故障自修复
|
|
|
安全卫士
|
实时看护各项功能模块，对可能的错误进行预判和处理
|
|
|
智能化
|
集成DTU和IO功能
|
支持WDTCP、WDUDP、透明TCP、透明UDP等各种协议传输；支持通过远程或者本端进行IO数字量控制。
|
|
内嵌工控协议
|
支持嵌入式工控协议（Modbus,Mbus）和定制开发特有协议
|
|
|
内嵌管道云协议
|
支持管道云系统的标准化接入和安全接入、支持协议管道、穿透管道、策略管道、内容分发等管道系统
|
|
|
内嵌边缘计算单元
|
通过策略规则和应用模块分发实现边缘节点的智能分析和智能计算
|
|
|
服务
管理
与维护
|
流量管理
|
支持带宽统计、控制，IP限速
|
|
配置方式
|
支持telnet、web、ssh，远程平台配置方式
|
|
|
升级方式
日志功能
|
支持web升级、远程升级方式
|
|
|
支持本地系统日志、远程日志。重要日志掉电保存。
|
||
|
网管功能
|
支持云网管平台，批量管理
|
|
|
维护工具
|
Ping,DNS解析，路由跟踪,网络接口状态显示,AT指令测试等
|
|
|
状态查询
|
系统状态,模块状态,网络连接状态,路由状态等
|
|
|
开发
设计
|
定制开发
|
根据行业客户的需求，在路由系统上进行应用开发。
|
|
自我开发
|
客户自行开发相关行业的APP，并加载到路由系统中运行。
|
|
二、硬件规格
|
项目
|
WG581
|
|
|
接口
|
以太网端口
|
1*10/100Mbps快速以太网端口，LAN口，1.5KV网络隔离变压保护， FE0（LAN）
|
|
电源接口
|
DC 6V-35V （接线端子）
|
|
|
串口
|
1~5个可选串口(RS232/RS485)和多个IO输入输出，15KV ESD保护
|
|
|
SIM卡座
|
抽屉式卡座 * 1
|
|
|
TF卡/硬盘（可选）
|
支持TF卡、硬盘可选
|
|
|
复位按键
|
针孔式复位按键
|
|
|
天线接头
|
3G/4G网络：SMA x 1、WLAN: RP-SMA x 2
|
|
|
机械
特性
|
外形尺寸(mm)
|
84x100x26
|
|
安装方式
|
面板
|
|
|
外 壳
|
金属壳 （土豪金）
|
|
|
防护等级
|
IP30
|
|
|
散热方式
|
无风扇散热
|
|
|
重量
|
280g
|
|
|
设备
功率
|
待机功率
|
80mA-120mA@12V
|
|
工作功率
|
200mA-220mA@12V
|
|
|
峰值功率
|
240mA@12.0V
|
|
|
环境
湿度
|
环境温度
|
5 ~ 95% (无凝霜)
|
|
存储温度
|
-40 ~ 85℃
|
|
|
工作温度
|
-20 ~ 70℃
|
|
|
指示灯
|
POWER
|
POWER 电源指示灯显示 （红灯）
|
|
STATUS
|
STATUS 运行状态灯显示 （绿灯）
|
|
|
WARN
|
WARN 警告指示灯 （黄灯）
|
|
|
ERR
|
ERR错误灯 （红灯）
|
|
|
WLAN
|
Wi-Fi指示灯 （蓝灯）
|
|
|
信号指示灯
|
三个蓝灯，3G/4G网络信号强度指示灯
|
|
WG581系列产品，是一款单网口高配置，支持协议分析，穿透传输、设备智能管道、应用分发部署等技术于一体的内嵌网络操作系统的工业级智能网关。
|
产品型号
|
WR581系列
|
| 订货号 | WR581-N-M-S-D |
| 代码定义 | 代码 |
| N（网络类型） | L：LTE，U：UTMS（HSPA+），E：EVDO. |
| M（无线模块） | L05： 4G全网通五模（TDD-LTE/FDD-LTE）； L07： 4G全网通七模（TDD-LTE/FDD-LTE）； H79：国内联通WCDMA/HSPA+； Z16：中国电信CDMA2000 EVDO； H99：全网通4G五模（TDD-LTE/FDD-LTE）； H69：海外WCDMA/HSPA+。 |
| S（串口） | 485：485串口；默认232接口 |
| D (存储) | TF：TF卡；D128：硬盘128G |
| 示例 | WR581-LL05-485-TF：支持LTE的4G全网通五模网络，串口为485，支持TF卡 |
