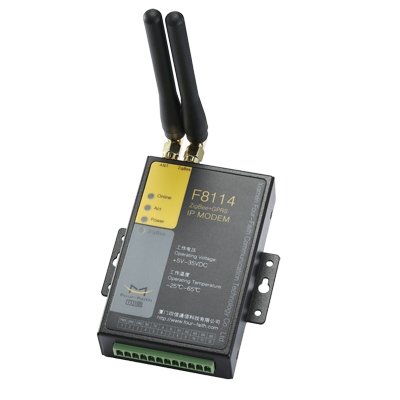

ZigBee WCDMA IP MODEM F8414

F8X14 系列

●  采用WCDMA网络(3G网络)+ZigBee网络远程传输
●  环境适应性强
●  ZigBee与3G两种协议组网互通
●  集成Modbus标准通讯协议
●  多数据中心同步传输
●  可靠组网与数据透明通信
●  WDT看门狗设计
●  接口丰富方便客户运用


ZigBee参数
项  目	内   容
ZigBee模块	工业级ZigBee模块
标准及频段	IEEE 802.15.4 ISM 2.4 GHz
室内/市区 通信距离	60m 90m（加强版）
户外/视距 通信距离	1200m 3200m（加强版）
发射功率	3.1 mw (+5dBm) /Normal mode, 6.3 mw (+8dBm)/Boost mode 63 mw (+18dBm) （加强版）
理论带宽	250Kbps
灵敏度	-102dBm
网络拓扑	点对点、点对多点、对等和Mesh网络
通道数	16 Direct Sequence Channels 15 Direct Sequence Channels（加强版）
通道	11 to 26 11 to 25（加强版）




硬件系统
项  目	内   容
CPU	工业级16/32位通信处理器
FLASH	1MB（可扩展）
SRAM	512KB（可扩展）





接口类型
项  目	内   容
串口	1个RS232和1个RS485（或RS422）接口，内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5、2位 校验：无校验、偶校验、奇校验、SPACE及MARK校验 串口速率：110~230400bits/s
指示灯	具有电源、通信、在线及ZigBee指示灯
天线接口	蜂窝：标准SMA阴头天线接口，特性阻抗50欧 ZigBee：标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	端子接口，内置电源反相保护和过压保护





供电
项  目	内   容
标准电源	DC 12V/0.5A
供电范围	DC 5~35V





功耗
项  目	内   容
通信状态	50-80mA@12VDC；115-150mA@5VDC
待机状态	20mA@12VDC；35mA@5VDC
休眠状态	8mA@12VDC；18mA@5VDC
定时关机状态	0.6mA@12VDC；1mA@5VDC





物理特性
项  目	内   容
外壳	金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸	91x58.5x22 mm (不包括天线和安装件)
重量	205g





其它参数
项  目	内   容
工作温度	-25~+65oC（-13~+149℉）
扩展工作温度	-30~+75oC（-22~+167℉）
储存温度	-40~+85oC（-40~+185℉）
相对湿度	95%(无凝结)
