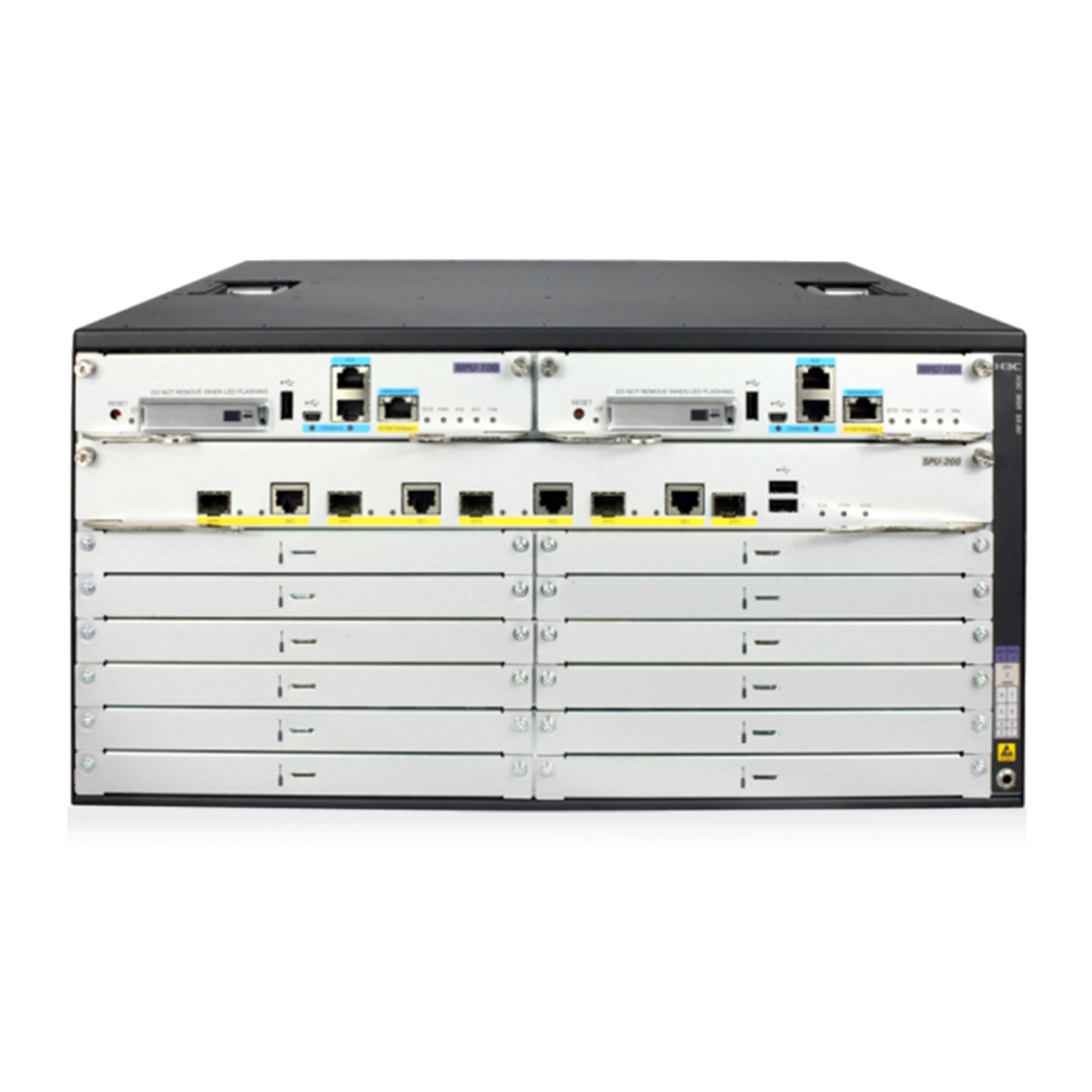

H3C MSR 5600路由器
先进的技术支撑
采用H3C成熟的Comware网络操作系统，提供更智能的业务调度管理机制，支持业务模块化的松耦合，并能实现进程和补丁的动态加载
卓越的高性能多核CPU处理器，极大提升多业务并发处理能力
支持OAA开放式应用架构，支持云业务平台CVK、VMWARE、广域网优化（WAN）、Lync协同办公、客户第三方的业务等开放式应用
双主控系统架构，实现主控板毫秒级切换和进程级的备份
集成路由交换矩阵技术，路由和交换平面分离，实现万兆级传输速率
多种业务协处理引擎，包括数据加密引擎和语音DSP处理引擎等
强大的安全功能
业务安全
报文过滤功能，支持状态过滤、MAC地址过滤、IP和端口号过滤、时间段过滤等
支持业务流量实时分析等
网络安全
多样化的VPN技术，包括IPsec、L2TP、GRE、ADVPN、MPLS VPN，以及多种VPN技术的叠加使用
支持路由器协议的安全防护，支持OSPF/RIP/IS-IS/BGP动态路由协议认证、支持OSPFv3/RIPng/IS-ISv6/BGP 的IPSec加密、 支持丰富的路由策略控制功能
终端接入安全
一体化的终端接入绑定认证，包括EAD安全检查认证、802.1x认证、终端MAC地址认证、 基于WEB的Portal认证、终端接入静态绑定、MAC自动学习绑定
ARP攻击防范，支持源MAC地址固定、ARP报文攻击防范、地址冲突检测和保护、ARP端口限速、ARP Detection、ARP源MAC地址一致性检查、ARP源抑制、ARP主动确认机制等
设备管理安全
支持基于角色权限管理，能够基于角色进行资源分配、用户与角色的对应、权限二维分配方式
支持控制平面流量限制，支持基于协议类型、不同队列、已知协议报文、指定协议报文等进行流量控制和过滤
远程安全管理，支持SNMPv3、支持SSH、HTTPS远程管理等
管理行为控制审计，支持AAA服务器集中验证、执行命令行授权、操作记录实时上报等
精细化业务控制
通过精细化识别和精细化控制，实现对应用层业务的限速、带宽保障、过滤等功能，并通过精细化统计指导网络优化
支持等价链路负载分担（ECMP）和非等价链路负载分担（UCMP），UCMP支持根据链路带宽比例进行负载分担；
业务智能选路通过非对称链路负载分担、流量智能负载分担和多拓扑动态路由等技术，实现不同场景下充分利用网络链路，支持多链路的负载分担和基于业务和应用的负载分担
支持基于多种方式下网络带宽的弹性共享，包括基于业务的弹性共享、基于用户和用户组的弹性共享、基于链路的弹性带宽共享和基于用户的带宽限制
智能化网络管理
完善的网络管理方式，支持命令行、SNMP等方式
支持零配置部署，可实现零配置方式下的批量设备开局，通过无线短信实现设备的零开局，并且在误配置时可自动实现设备配置的回退
Comware内置的EAA功能，对系统软硬件部件的内部事件、状态进行监控，出现问题时收集现场信息并尝试自动修复,并能将现场信息发送到指定的Email邮箱
支持U盘系统自动启动、U盘配置自动导入和USB Console接口
高可靠性
支持冗余主控，故障切换时间为毫秒级
支持冗余电源，支持四个电源模块，支持接口模块热插拔，支持双CF卡备份
控制平面和转发平面的物理分离，最大限度的提高系统的故障隔离能力和可靠性
独立硬件处理模块监控系统，可编程器件支持在线升级和自动加载，增强产品的可靠性
链路毫秒级快速故障侦测技术（BFD），可实现同静态路由、RIP/OSPF/BGP/ISIS动态路由、VRRP和接口备份的联动
网络业务质量智能检测技术（NQA），可实现同静态路由、VRRP和接口备份的联动
支持多设备的冗余备份和负载分担（VRRP/VRRPE）
支持快速重路由、GR/NSR等可靠性技术
网络虚拟化
为降低用户组网的复杂性，提高管理效率，率先在广域网设备上支持IRF2（第二代智能弹性架构）技术，将物理上两台设备虚拟化成一台逻辑设备，极大的降低了用户网络的运维成本，提升链路带宽利用率以及设备的使用率。
支持跨设备以太网链路聚合技术，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的可靠性和链路资源的利用率；
云间互联
支持以太网虚拟化互联（EVI）技术来完成数据中心二层互联需求。EVI解决方案组网简单，成本低廉，只需要在站点边缘部署一个或多个支持EVI功能的设备，且企业网络和服务提供商网络无需做任何变动；同时，EVI解决方案还提供了对数据进行加密IPsec技术的组合解决方案，来提高数据中心数据在公用网络上传输的安全性
绿色环保
完全满足RoHS标准
先进的风道隔离设计，电源与系统风道隔离设计，独特的双L形风道设计，电源风道与系统风道两个L型风道提高了空间利用率
风扇级冗余备份设计，多级风扇调速方案，系统会根据产品内部温度确定系统需要的风扇转速，最大可能的降低了风扇噪音与能耗
智能节电管理，灵活定义HMIM/主控板/转发板节电策略，最大限度地降低设备能耗
MSR5600系列硬件规格
|
属性
|
MSR56-20
|
MSR56-60
|
MSR56-80
|
|
转发性能
|
12Mpps~40Mpps
|
|
USB2.0
|
2，支持3/4G Modem扩展
|
|
固定GE接口
|
3GE（Combo）+ 2SFP+ / 4GE（Combo） / 4GE（Combo）+ 1SFP+
|
|
CON/AUX
|
1
|
1
|
1
|
|
CON(Mini-USB Type AB)
|
/
|
1
|
1
|
|
SIC槽位
|
4
|
/
|
/
|
|
DSIC槽位
|
2
|
/
|
/
|
|
HMIM插槽
|
2
|
6
|
8
|
|
DHMIM
|
/
|
1
|
2
|
|
VPM
|
/
|
2
|
2
|
|
最大功耗
|
300W
|
300W
|
600W
|
|
冗余电源
|
内置双电源
|
内置(AC/DC/PoE)，N+1备份
|
内置(AC/DC/PoE)，N+1备份
|
|
电源
|
AC/POE:
100V a.c.～240V a.c.；50Hz/60Hz
DC:
-48～-60V
|
|
机架高度（U高）
|
2个机架高度（2RU）
|
4个机架高度（4RU）
|
5个机架高度（5RU）
|
|
外形尺寸（W×D×H，mm）
|
440（mm）*480（mm）*88.1mm
|
440×480×175.1
|
440×480×219.5
|
|
环境温度
|
0～45℃
|
|
环境相对湿度
|
5～95%（不结露）
|
|
EMC
|
FCC Part 15 (CFR 47) CLASS A
ICES-003 CLASS A
VCCI-3 CLASS A
VCCI-4 CLASS A
CISPR 22 CLASS A
EN 55022 CLASS A
AS/NZS CISPR22 CLASS A
CISPR 24
EN 55024
EN 61000-3-2
EN 61000-3-3
EN 61000-6-1
ETSI EN 300 386
EN 301 489-1
EN 301 489-17
|
|
安全
|
UL 60950-1
CAN/CSA C22.2 No 60950-1
IEC 60950-1
EN 60950-1/A11
AS/NZS 60950
EN 60825-1
EN 60825-2
FDA 21 CFR Subchapter J
GB 4943
|
MSR5600系列软件规格
|
属性
|
功能
|
|
二层协议
|
支持Ethernet，Ethernet II，VLAN（VLAN-BASED PORT VLAN，VOICE VLAN，Guest VLAN），802.3x， 802.1p，802.1Q，802.1x，STP(802.1D) ，RSTP(802.1w)，MSTP(802.1s)，PPP、PPPoE Client、PPPoE Server、HDLC、DDR、Modem、ISDN等
|
|
IP服务
|
支持单播转发/组播转发，TCP，UDP，IP Option，IP Unnumber，策略路由，Netstream，sFlow等
支持ECMP
支持UCMP
|
|
IP应用
|
支持Ping、Trace、ICMP，DHCP Server 、DHCP Relay、DHCP Client，DHCP Snooping，DNS client，DNS Proxy，DDNS，IP Accounting，UDP Helper，NTP 、SNTP等
|
|
IPv4路由
|
静态路由
动态路由协议：RIPv1/v2、OSPFv2、BGP、IS-IS
路由迭代
路由策略
ECMP（等价多路径）
组播路由协议：IGMPV1/V2/V3，PIM-DM，PIM-SM，MBGP，MSDP
|
|
IPv6
|
支持Ipv6 ND，Ipv6 PMTU，Ipv6 FIB，Ipv6 ACL，NAT-PT，Ipv6隧道，6PE、DS-LITE；
IPv6隧道技术：手工隧道，自动隧道，GRE隧道，6to4，ISATAP
静态路由
动态路由协议：RIPng，OSPFv3，IS-ISv6，BGP4+
IPv6组播协议：MLD V1/V2，PIM-DM，PIM-SM
|
|
QoS
|
支持LR、Port-Based Mirroring 、Port Trust Mode，Port Priority等
支持CAR（Committed Access Rate）
支持FIFO、WFQ、CBQ等
支持GTS（Generic Traffic Shaping）
支持流量分类
|
|
语音
|
支持FXS/FXO/E&M/E1/T1，支持R2，DSS1，Q.sig，Digital E&M等
支持G.711、G.723、G.726、G.729AB、AMR-NB、GSM-FR、iLBC、RT-Audio等
支持丰富的语音业务、语音备份，DTMF传输支持RFC2833, 智能拨号路由器，FXS和FXO的1:1绑定，断电逃生，SIP Sever本地存活，IVR等
|
|
3/4G
|
支持3/4G LTE Modem，支持TD-SCDMA、CDMA2000/EVDO、WCDMA/HSPA+网络
|
|
安全特性
|
PPPoE Client&Server，PORTAL，802.1x
Local认证，RBAC、Radius，Tacacs
ASPF，ACL，FILTER、连接数限制
IKE，IPSec
ADVPN
L2TP，NAT/NAPT，PKI，RSA，SSH v1.5/2.0，URPF，GRE
支持ARP防攻击
支持EAD端点准入防御功能
支持EVI
|
|
MPLS
|
协议：LDP、Static LSP
L3VPN：跨域MPLS VPN（Option1/2/3）、嵌套MPLS VPN、分层PE（HoPE）、CE双归属、MCE、多角色主机等
L2VPN： Martini、Kompella、CCC和SVC方式
MPLS TE、RSVP TE
|
|
可靠性
|
支持IRF2
支持VRRP、VRRPv3
支持基于多链路的负载分担与备份
支持NQA同路由、VRRP和接口备份的联动功能，实现端到端链路的检测与备份功能
支持BFD快速链路检测的主控主备倒换
|
|
管理与维护
|
支持SNMP V1/V2c/V3，MIB，SYSLOG，RMON
支持BiMS远程管理方案，支持U盘开局
支持命令行管理，文件系统管理， Dual Image
支持DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP private, SNMP等协议测试
支持console口登录，支持telnet（VTY）登录，支持SSH登录，支持FTP登录
|
